Przewodnik szybkiego startu — Floor Master Typ 130
Poznaj podstawy obsługi automatycznego robota do posadzek - Cłapa Floor Master. Ten przewodnik przeprowadzi Cię przez przygotowanie maszyny, ustawienie lasera i pierwsze uruchomienie.
12 czerwca 20263 min czytania
Zobacz, jak przygotować Floor Mastera do pracy i poprawnie rozpocząć pracę. Bez zbędnej teorii — tylko najważniejsze kroki, które trzeba wykonać przed startem pracy maszyny.
Aby rozpocząć pracę z Floor Masterem, wykonaj pięć kroków: przygotuj punkt startowy, ustaw maszynę, ustaw laser, skalibruj czytnik i rozpocznij pracę.
80 m²/h
Typowe tempo pracy maszyny.
±1 mm / 20 m
Dokładność pracy przy prawidłowym ustawieniu lasera.
80 / 130 cm
Dwie szerokości robocze do pracy w mniejszych pomieszczeniach i na większych powierzchniach.
ok. 6 h baterii
Orientacyjny czas pracy na jednym ładowaniu, zależny od obciążenia i warunków pracy.
Zanim zaczniesz
Floor Master Typ 130 to automatyczny robot posadzkarski, który pomaga szybciej i dokładniej wykonywać posadzki. Pracuje według poziomu wyznaczonego przez laser, dzięki czemu ogranicza potrzebę ciągłego ręcznego prowadzenia łaty. Ten przewodnik zakłada, że mieszanka jest już przygotowana na budowie, a maszyna jest naładowana lub podłączona do zasilania.
01

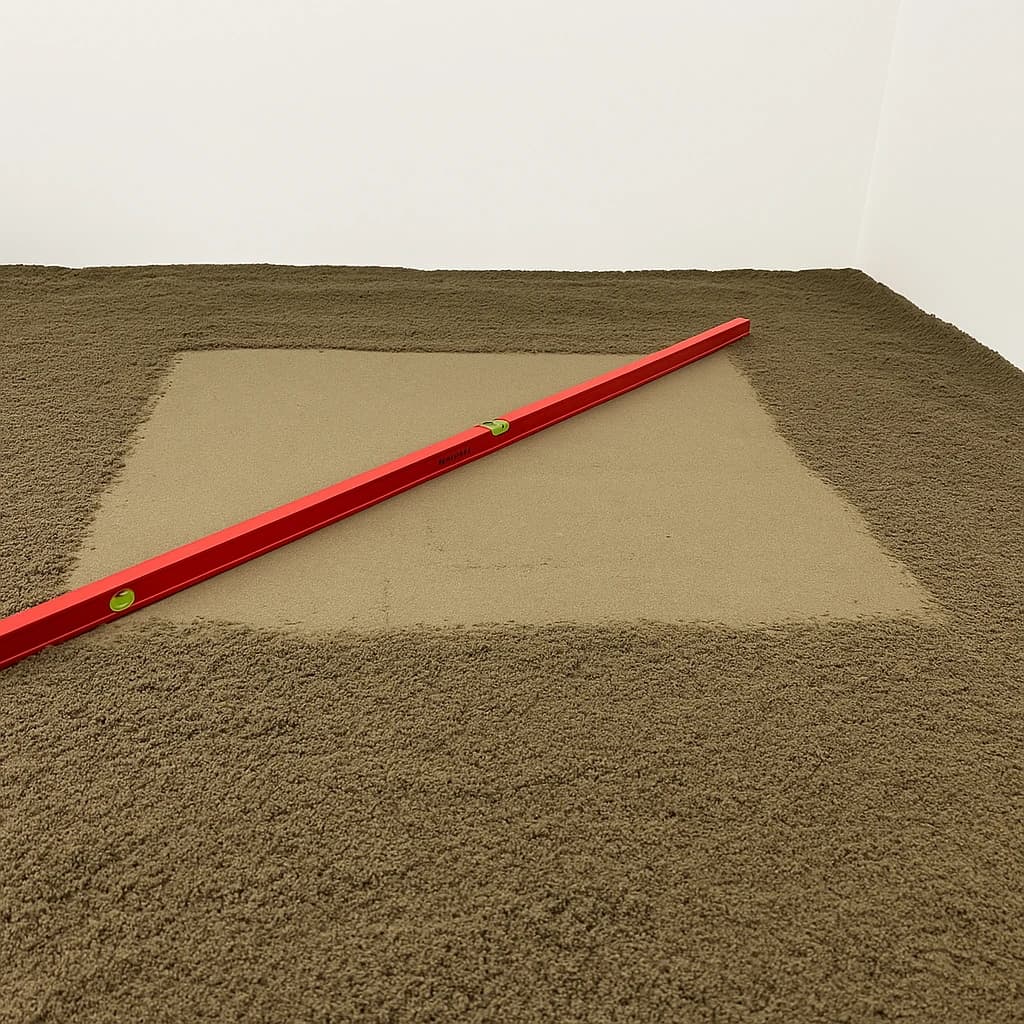

Przygotuj punkt startowy
Co robi
Zacznij od rozłożenia i ręcznego wypoziomowania około 1 m² posadzki — tak, by zmieściła się na nim cała maszyna.
Dlaczego to ważne
Wypoziomowany punkt startowy wyznacza odniesienie dla dalszych metrów. Start ze źle wykonanego miejsca oznacza problemy później.
Wskazówka operatora
Krok ten zalecany jest dla początkujących użytkowników, po ustawieniu lasera na odpowiednią wysokość maszyna jest w stanie sama dostosować się do poziomu.
02

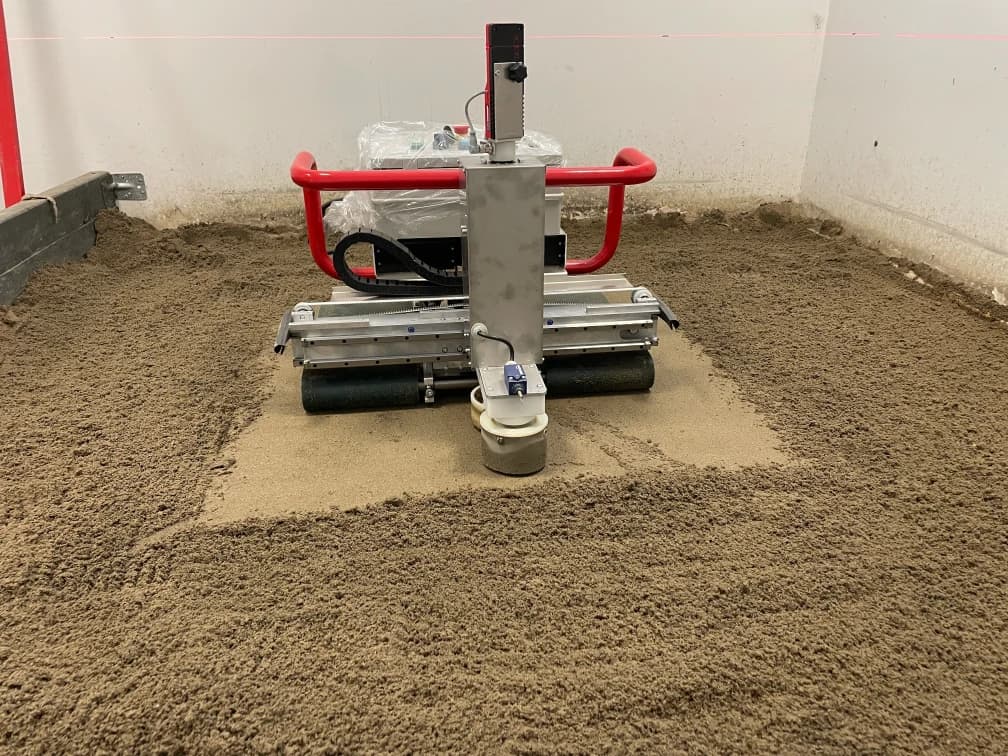

Ustaw i osadź maszynę
Co robi
Postaw maszynę równo na przygotowanym punkcie startowym, włącz zasilanie i opuść głowicę roboczą, aż talerz zacierający delikatnie dotknie zaprawy.
Dlaczego to ważne
Prawidłowe ustawienie talerzy zacierających ma bezpośredni wpływ na późniejszy poziom posadzki. Wykonaj ten krok dokładnie przed rozpoczęciem pracy.
Uwaga
Talerze zacierające nie są na tej samej wysokości — talerz polimerowy znajduje się około 3–4 mm niżej. Uruchom głowicę raz w lewo i w prawo, aby sprawdzić: przygotowany fragment powinien pozostać bez zmian. Następnie zatrzymaj głowicę.
Wskazówka operatora
Po uruchomieniu głowicy przygotowany fragment posadzki powinien pozostać bez zmian. Jeśli talerze zacierające zostawiają wgłębienie, są ustawione zbyt nisko.
03

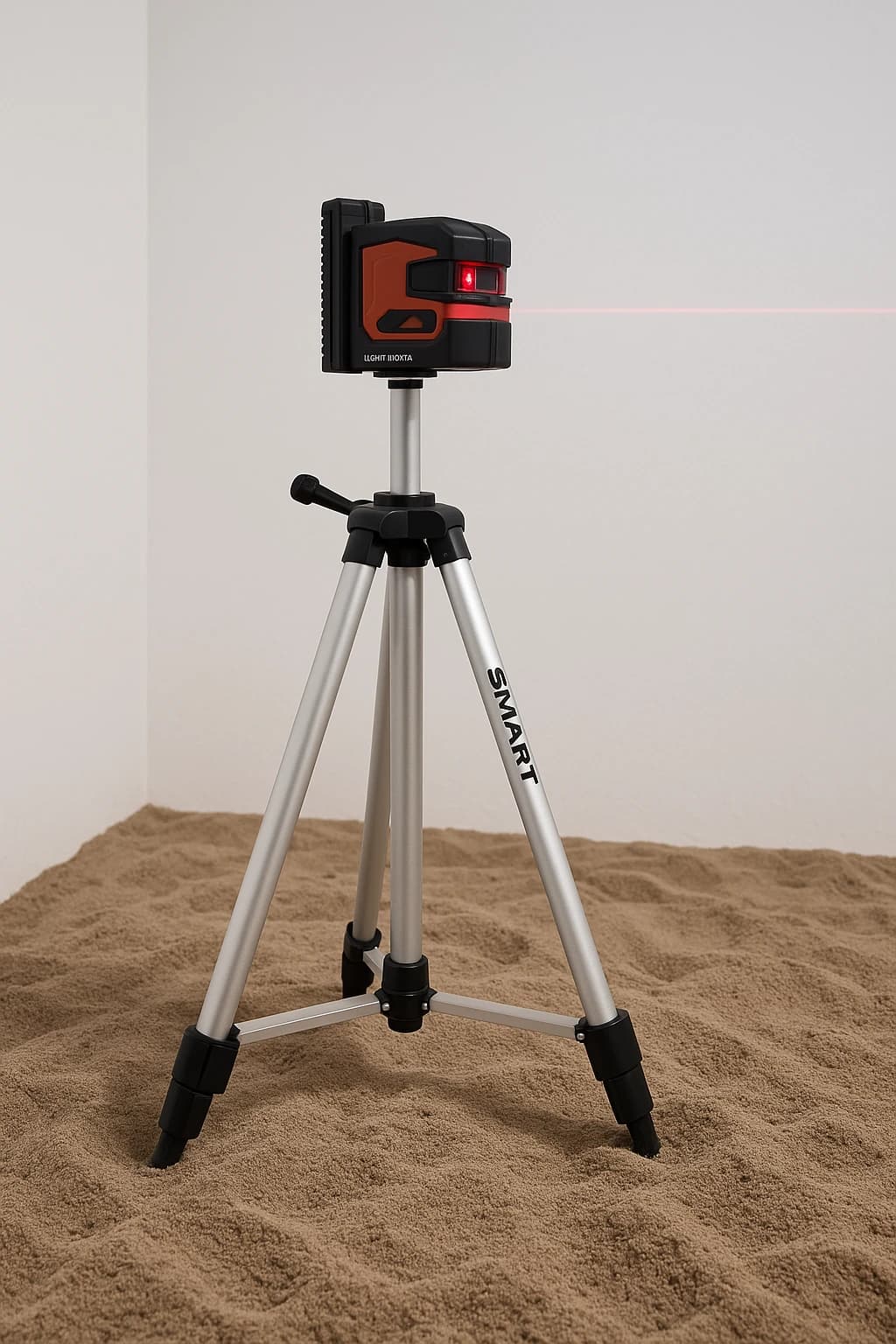

Ustaw laser
Co robi
Włącz czytnik, ustaw laser na statywie, odblokuj i postaw go tak, by wiązka docierała do czytnika na maszynie.
Dlaczego to ważne
Floor Master pracuje według poziomu wyznaczonego przez laser. Przed rozpoczęciem pracy upewnij się, że laser i czytnik są włączone oraz działają prawidłowo.
Wskazówka operatora
Czytnik obraca się podczas pracy, dlatego nie wymaga ręcznego przestawiania. Jeśli głowica robocza pracuje na boki, ale maszyna nie przesuwa się do przodu, upewnij się, że czytnik prawidłowo odbiera wiązkę lasera.
04
Skalibruj czytnik
Co robi
Czytnik wykrywa wiązkę i wskazuje jej położenie diodami oraz sygnałami dźwiękowymi. Wyreguluj wysokość lasera, aż wiązka znajdzie się na środku czytnika.
Dlaczego to ważne
To informuje maszynę o dokładnej wysokości pracy — wiązka na środku czytnika to Twój poziom roboczy.
Wskazówka operatora
Gdy świeci środkowa dioda, poziom jest ustawiony prawidłowo. W zależności od modelu czytnik świeci na zielono lub niebiesko.
Uwaga
Po ustawieniu lasera i czytnika zaznacz na ścianach miejsca, w których pada wiązka lasera. Te oznaczenia posłużą później jako punkty odniesienia, gdy konieczne będzie przestawienie lasera.
05
Rozpocznij pracę
Co robi
Sprawdź wszystkie ustawienia jeszcze raz. Jeśli maszyna jest ustawiona prawidłowo, włącz bieg pokrętłem na panelu sterującym - wtedy możesz rozpocząć pracę.
Dlaczego to ważne
Przed rozpoczęciem pracy przygotuj wystarczającą ilość materiału. Maszyna pracuje wydajnie, dlatego zbyt wolne podawanie mieszanki może powodować niepotrzebne przerwy.
Uwaga
Jeśli maszyna została ustawiona prawidłowo, ale po naciśnięciu „Start” nie jedzie do przodu i wykonuje tylko ruch głowicy w prawo i w lewo, najpierw sprawdź, czy włączony jest bieg.
Przegląd systemu
Jak kroki łączą się w całość
1
Przygotuj
Punkt startowy
2
Ustaw
Osadź talerze zacierające
3
Laser
Ustaw i wyceluj
4
Kalibracja
Wyśrodkuj wiązkę
5
Zaznacz
Oznacz poziom na ścianie
6
Start
Rozpocznij pracę
Przepływ pracy
Laser
Czytnik
Sterownik
Siłownik głowicy
Równa posadzka
Przedstartowa lista kontrolna
Przed
- Punkt startowy przygotowany i wypoziomowany
- Maszyna ustawiona i przygotowana
- Laser włączony, czytnik wyśrodkowany
W trakcie
- Trzymaj kable z dala od głowicy
- Nie zasłaniaj lasera
Po
- Podnieś głowicę do transportu
- Wyczyść maszynę
- Sprawdź przewody, pasy i talerze
Bezpieczeństwo przede wszystkim
Nigdy nie zostawiaj maszyny bez nadzoru. Trzymaj osoby nieprzeszkolone i dzieci z dala od strefy pracy.
Rozwiązywanie problemów
| Problem | Co sprawdzić |
|---|---|
| Maszyna się nie uruchamia | Zasilanie, bezpieczniki i wyłącznik awaryjny. |
| Maszyna nie porusza się do przodu | Ustawienie lasera, włączenie biegu. |
| Maszyna nie porusza się prawidłowo | Pozycję głowicy, czujniki krańcowe i pasy napędowe. |
| Poziom nie jest utrzymywany | Ustawienie lasera i czytnika oraz widoczność wiązki. |
| Praca jest nierówna | Przygotowanie mieszanki, punkt startowy i wysokość talerzy. |
| Głowica nie reaguje | Zasilanie, przewody, przyciski i panel sterowania. |
| Czytnik nie wykrywa lasera | Czy laser jest włączony, wiązka dociera do czytnika i nic jej nie zasłania. |
