Konserwacja Floor Master Typ 130 — przewodnik operatora
Utrzymaj Floor Master Typ 130 w pełnej sprawności: codzienne czyszczenie, pielęgnacja baterii, inspekcje okresowe i smarowanie — krok po kroku, prosto z hali producenta.
3 października 20255 min czytania
Utrzymuj maszynę w dobrym stanie i zapewnij sobie spokojną pracę przez kolejne lata.
Po zakończeniu pracy poświęć kilkanaście minut na czyszczenie i podstawową konserwację. To prosty sposób, aby ograniczyć ryzyko awarii i uniknąć problemów w przyszłości.
Kilka minut konserwacji po zakończeniu pracy pomaga utrzymać sprawność maszyny i ograniczyć ryzyko kosztownych napraw.
15–20 min
Codzienne czyszczenie po pracy, zanim zaprawa wyschnie.
6–7 h
Dbając o akumulator zgodnie z zaleceniami, pomagasz utrzymać jego sprawność i dłuższy czas pracy.
±1 mm / 20 m
Regularna konserwacja i czyszczenie pomagają utrzymać dokładność pracy maszyny przez długi czas.
maks. 0,2 MPa
Limit ciśnienia powietrza przy zdmuchiwaniu wody z rolek.
Zanim zaczniesz
Zanim zaczniesz, wyłącz zasilanie maszyny. Przed dotknięciem jakiegokolwiek elementu zapoznaj się z zasadami bezpieczeństwa. Codzienne czyszczenie wykonaj od razu po zakończeniu pracy, zanim zaprawa zacznie wiązać.
Najpierw wyłącz maszynę
Odłącz maszynę od zasilania. W wersji przewodowej wyjmij wtyczkę z gniazda, a w wersji akumulatorowej odłącz i wyjmij akumulator. Na tym etapie zasilanie nie jest potrzebne.
| Zasada | Wymaganie |
|---|---|
| Odłączenie zasilania | Odłącz od zasilania przed jakąkolwiek konserwacją. |
| Nadzór | Nigdy nie zostawiaj pracującej maszyny bez nadzoru. |
| Trzymaj z dala | Trzymaj dzieci i osoby nieprzeszkolone z dala od maszyny. |
| Tylko autoryzowane części | Używaj wyłącznie akcesoriów i części od producenta. |
| Ocena uszkodzeń | Przerwij pracę, jeśli kable, wtyki lub komponenty są uszkodzone. |
| Profesjonalne naprawy | Wszystkie naprawy muszą zostać skonsultowane z producentem. |
Uwaga
Do wyłączania maszyny używaj przełącznika OFF lub odłącz wtyczkę od zasilania. Nigdy nie ciągnij za przedłużacz — może to wyrwać przewód zasilający ze skrzynki z elektroniką.
Codzienne czyszczenie
Zarezerwuj 15–20 minut po skończonej pracy, zacznij zanim beton zaschnie, ułatwisz sobie życie. Używaj tylko zatwierdzonych metod — nigdy nie myj maszyny wodą pod wysokim ciśnieniem.
Przegląd systemu
Sekwencja codziennego czyszczenia
1
Wyłącz
Odłącz zasilanie
2
Talerz podnoszący maszynę
Przewróć i wyczyść
3
Talerze zacierające
Góra, boki, spód
4
Rolki napędowe
Zewnątrz, wewnątrz, koła
5
Szyny i łożyska
Wyczyść i naoliw
Przepływ pracy
Talerz podnoszący maszynę
Talerze zacierające
Rolki napędowe
Szyny i łożyska
Gotowe
01

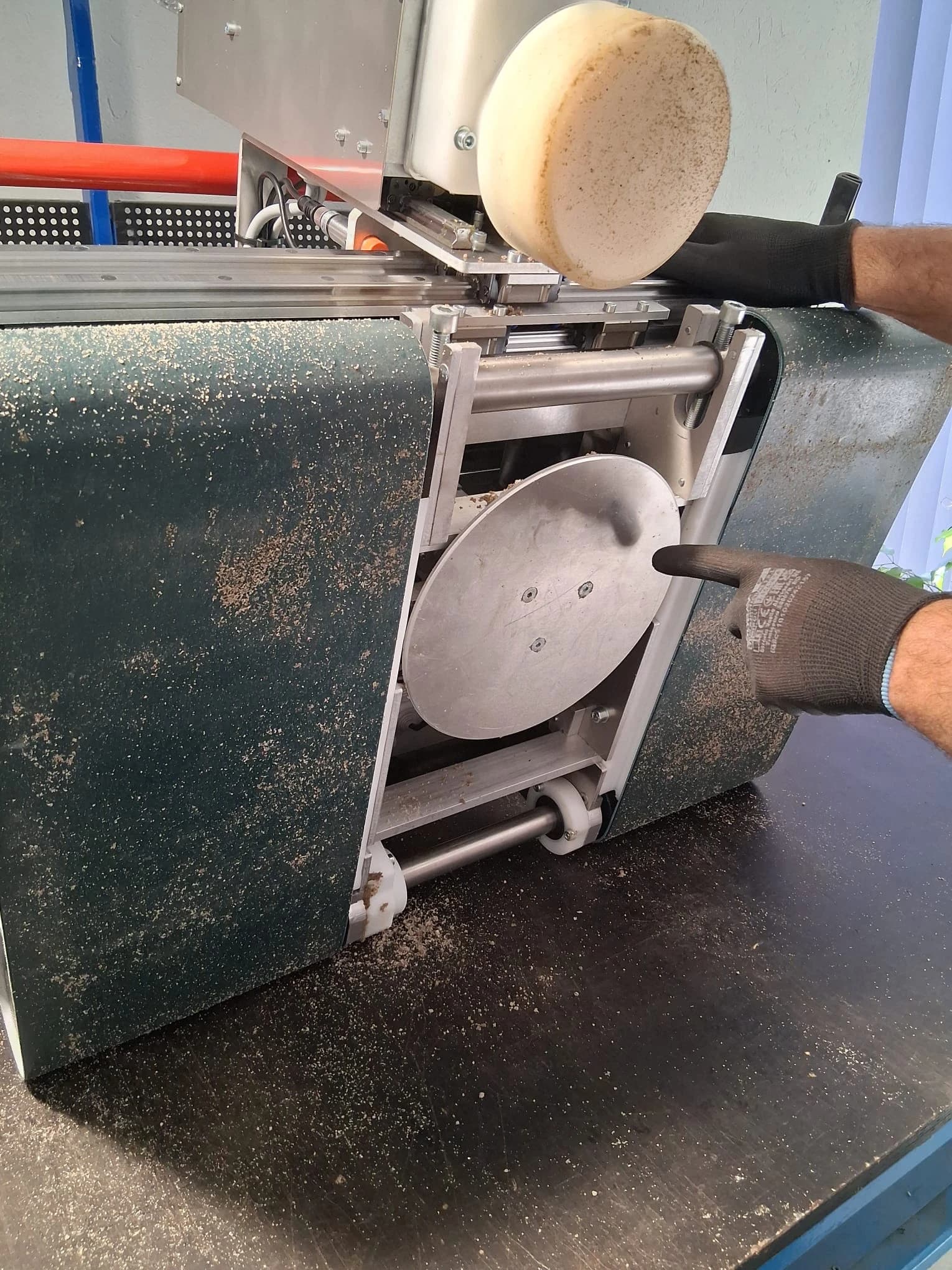

Wyczyść talerz podnoszący maszynę
Co robi
Stalowy talerz pod maszyną służy do jej uniesienia podczas manewrowania. Dzięki temu łatwiej zmienić kierunek dalszego przejazdu. Aby go wyczyścić, ustaw maszynę pod kątem i przetrzyj talerz mokrą ścierką.
Dlaczego to ważne
Regularnie czyść talerz. Zaschnięta zaprawa może uszkodzić świeżą powierzchnię posadzki i spowodować konieczność dodatkowych poprawek. Stracisz czas na poprawki.
Uwaga
Nie ustawiaj maszyny pionowo. Pozostaw ją pod kątem pokazanym na zdjęciu, aby ograniczyć ryzyko zalania lub zabrudzenia innych komponentów.
02
Wyczyść talerze zacierające
Co robi

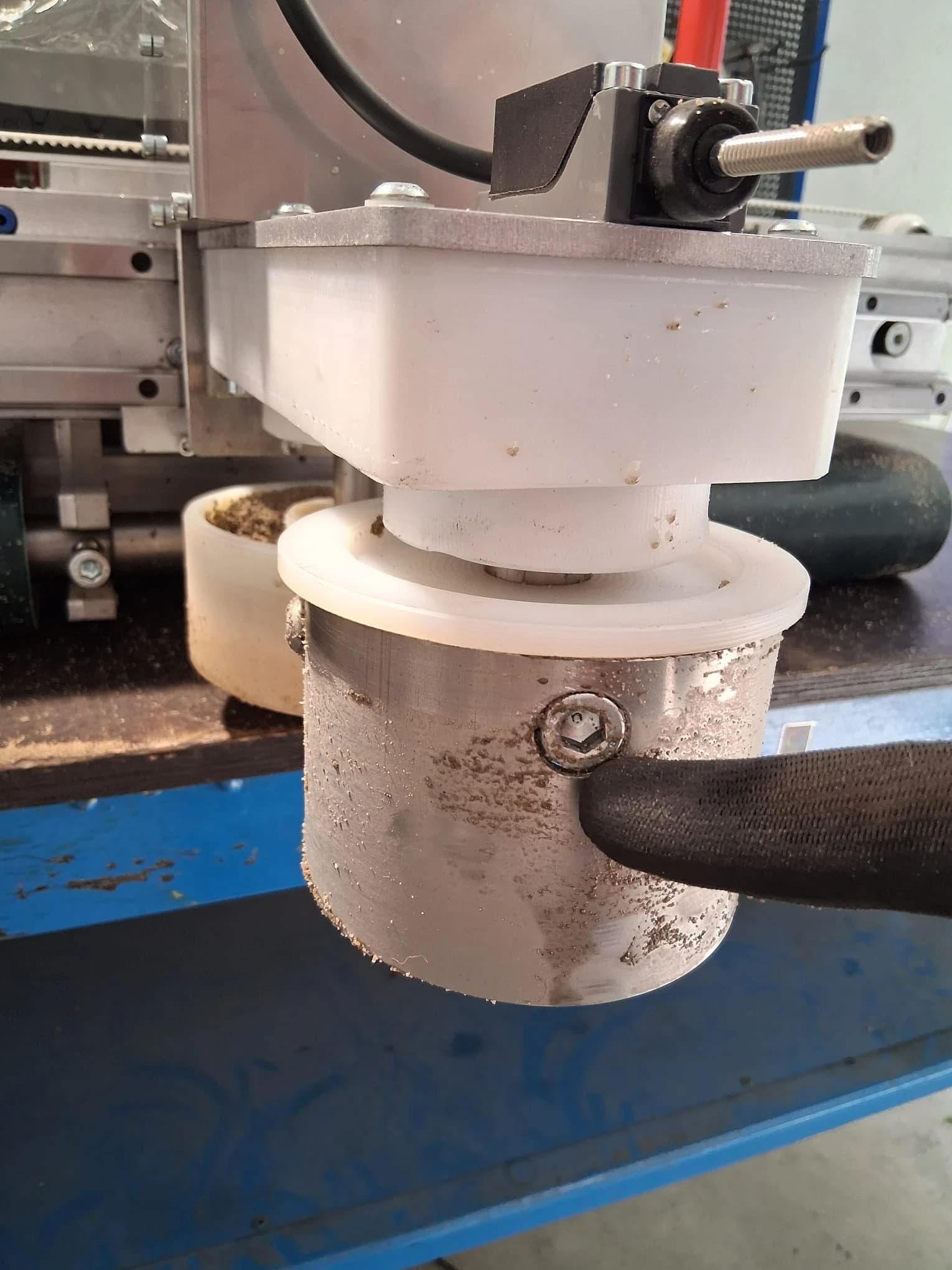

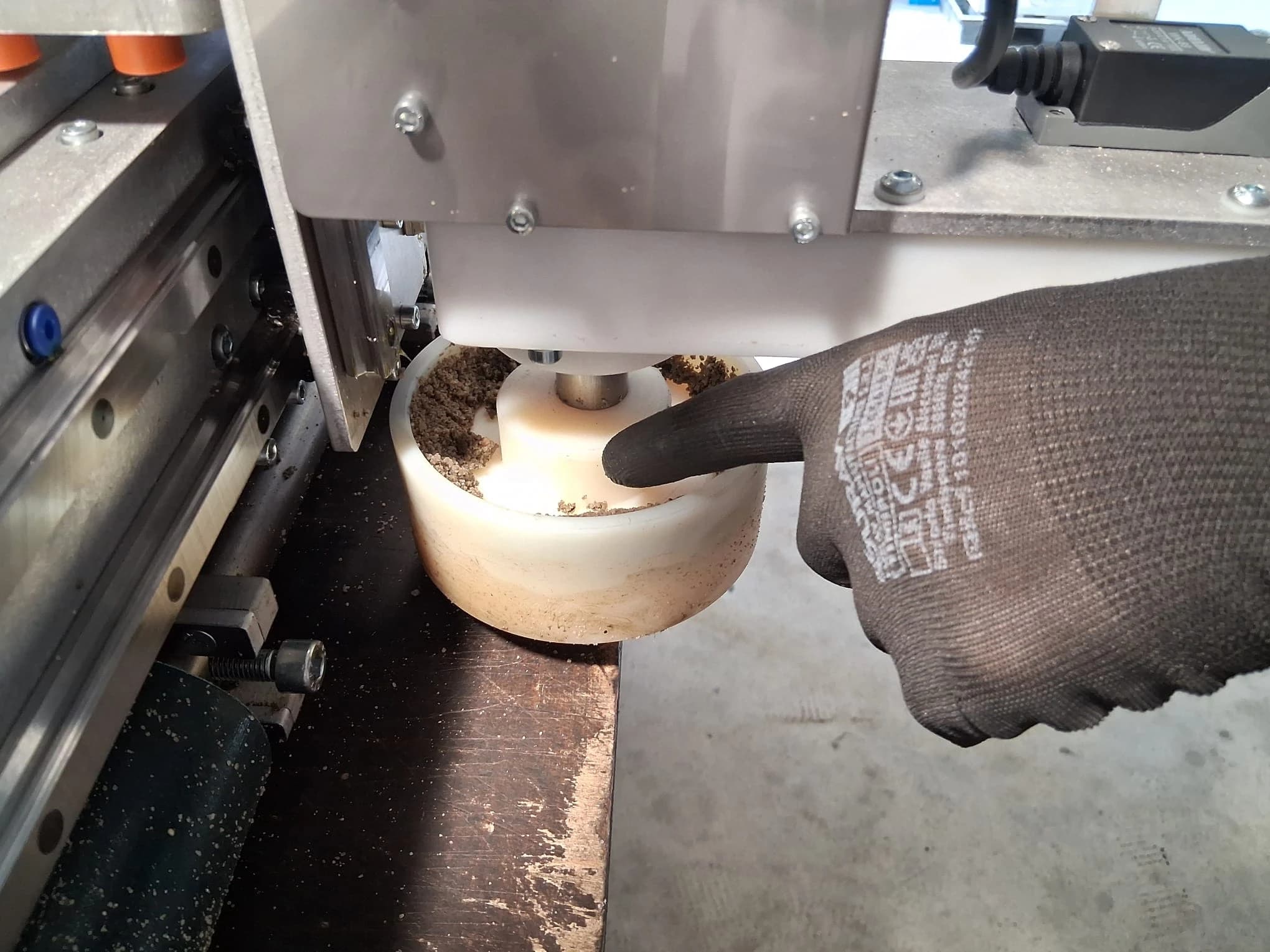

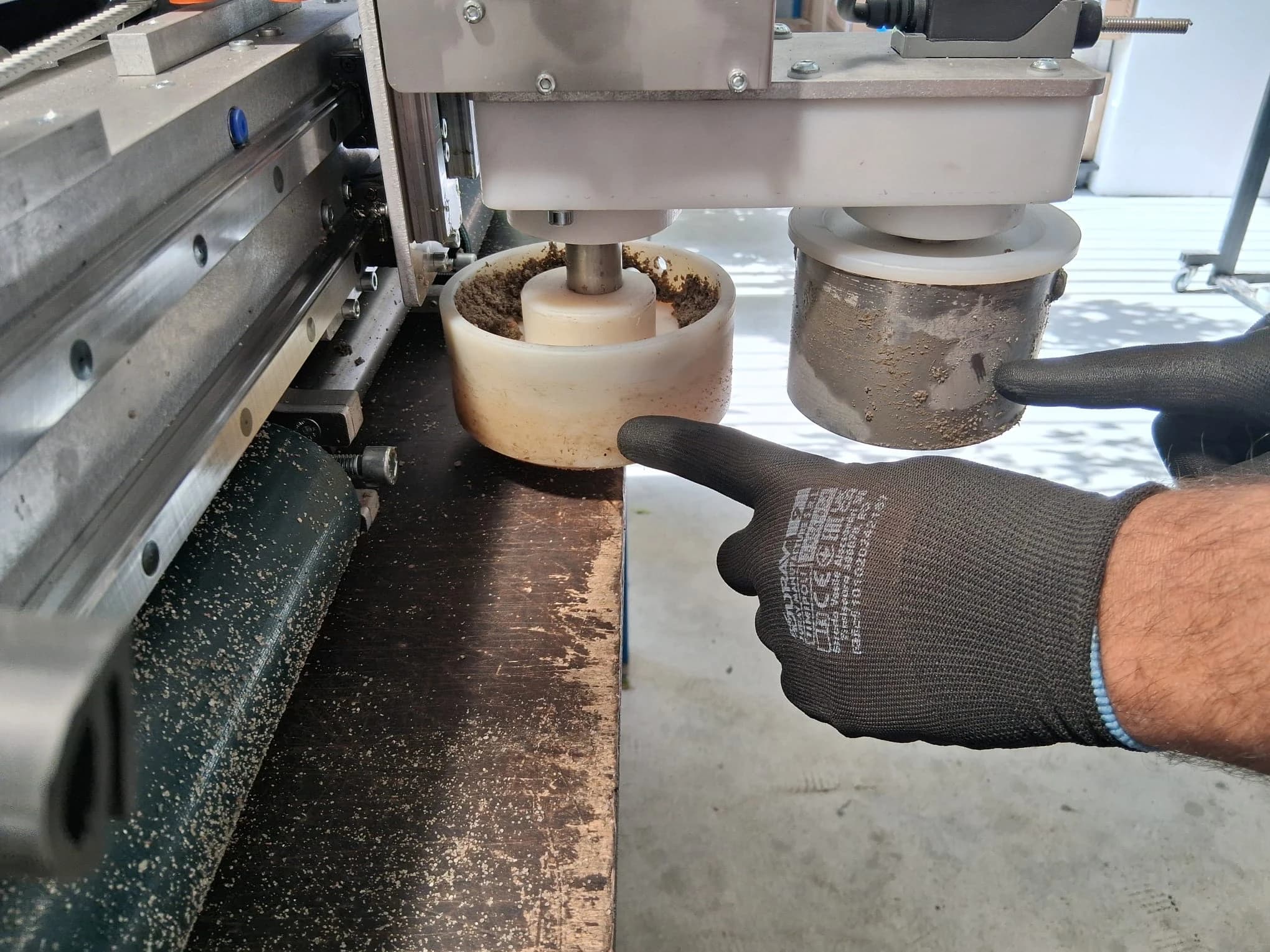

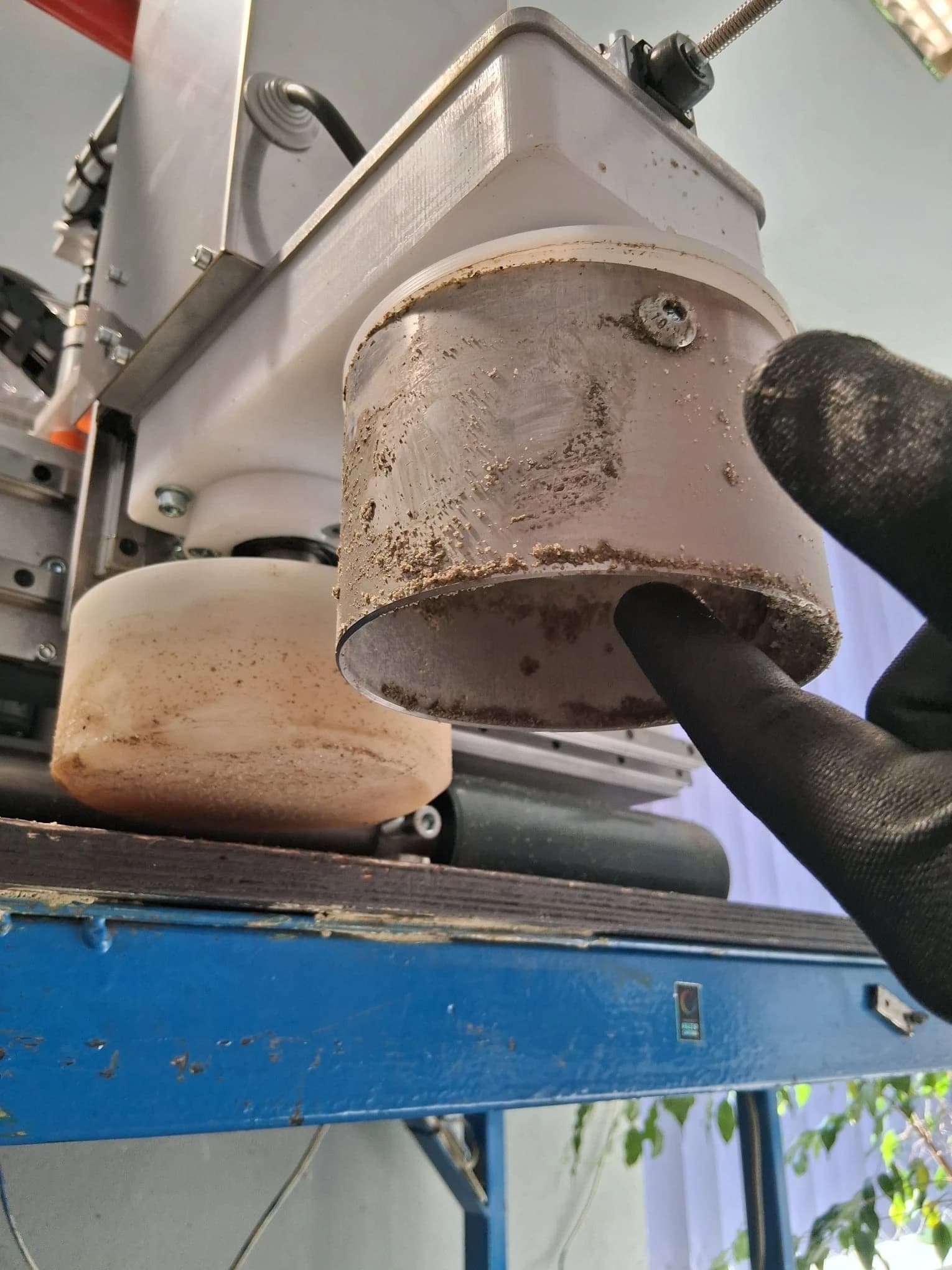

Wyczyść dokładnie oba talerze. Zacznij od górnej powierzchni, następnie wyczyść boki wodą z węża lub mokrą szmatką, a na końcu oczyść spód talerzy. Na koniec usuń zabrudzenia ze śrub mocujących talerze, aby zapobiec ich zatarciu. Pamiętaj, że stalowy talerz jest pusty w środku — tę przestrzeń również trzeba dokładnie wyczyścić.
Dlaczego to ważne
Nie dopuszczaj do zasychania zaprawy na talerzach zacierających. Zabrudzone talerze pracują mniej skutecznie, szybciej zużywają elementy robocze i mogą zostawiać nierówności na gotowej posadzce.
Wskazówka operatora
Na tym etapie utrzymuj maszynę pod kątem 45° — przewrócenie jej na plecy zrzuca brud prosto na skrzynkę sterującą. Sprawdź talerze i śruby dwukrotnie, zanim przejdziesz dalej.
03
Wyczyść pasy transportowe oraz rolki napędowe
Co robi

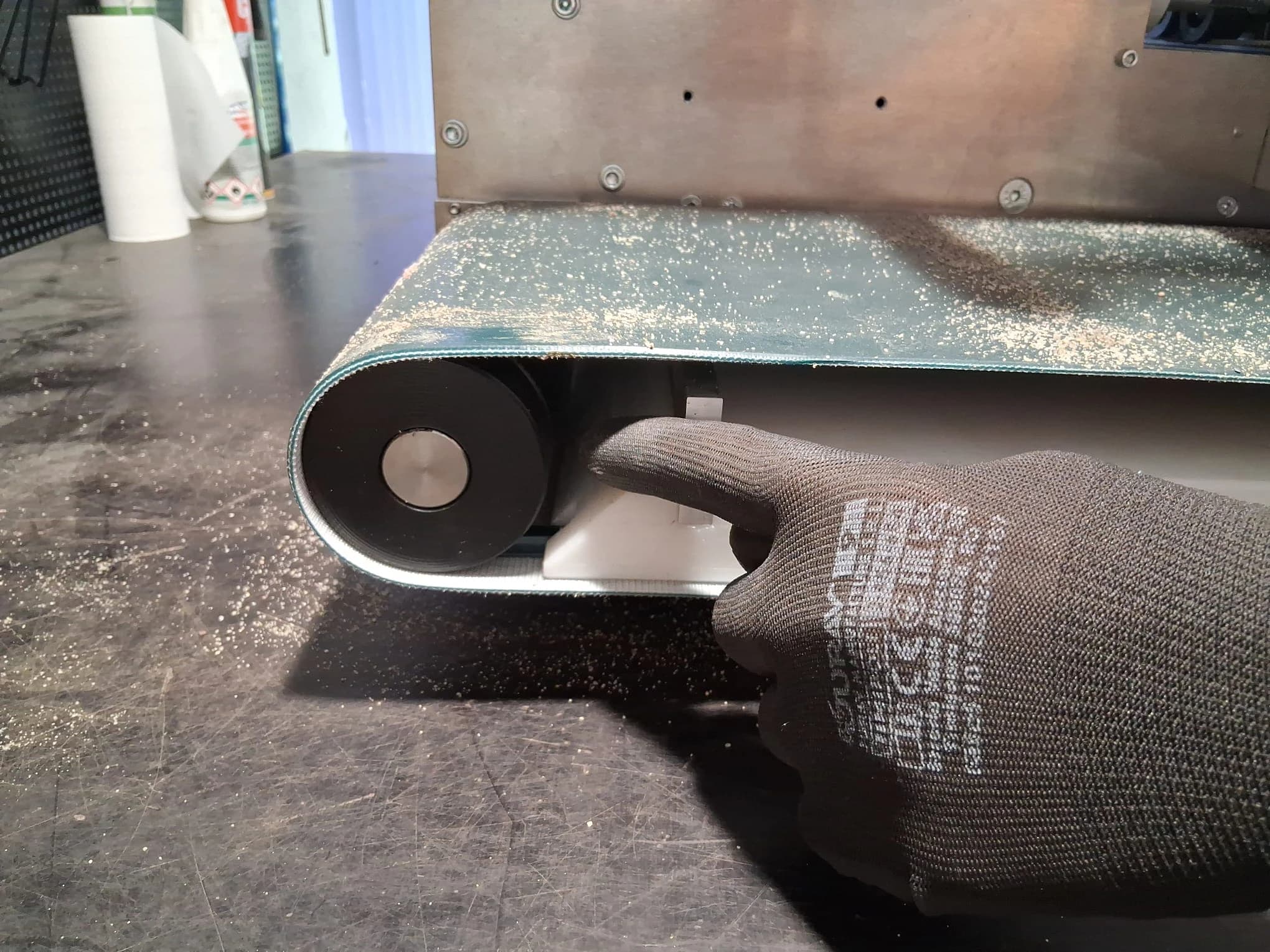

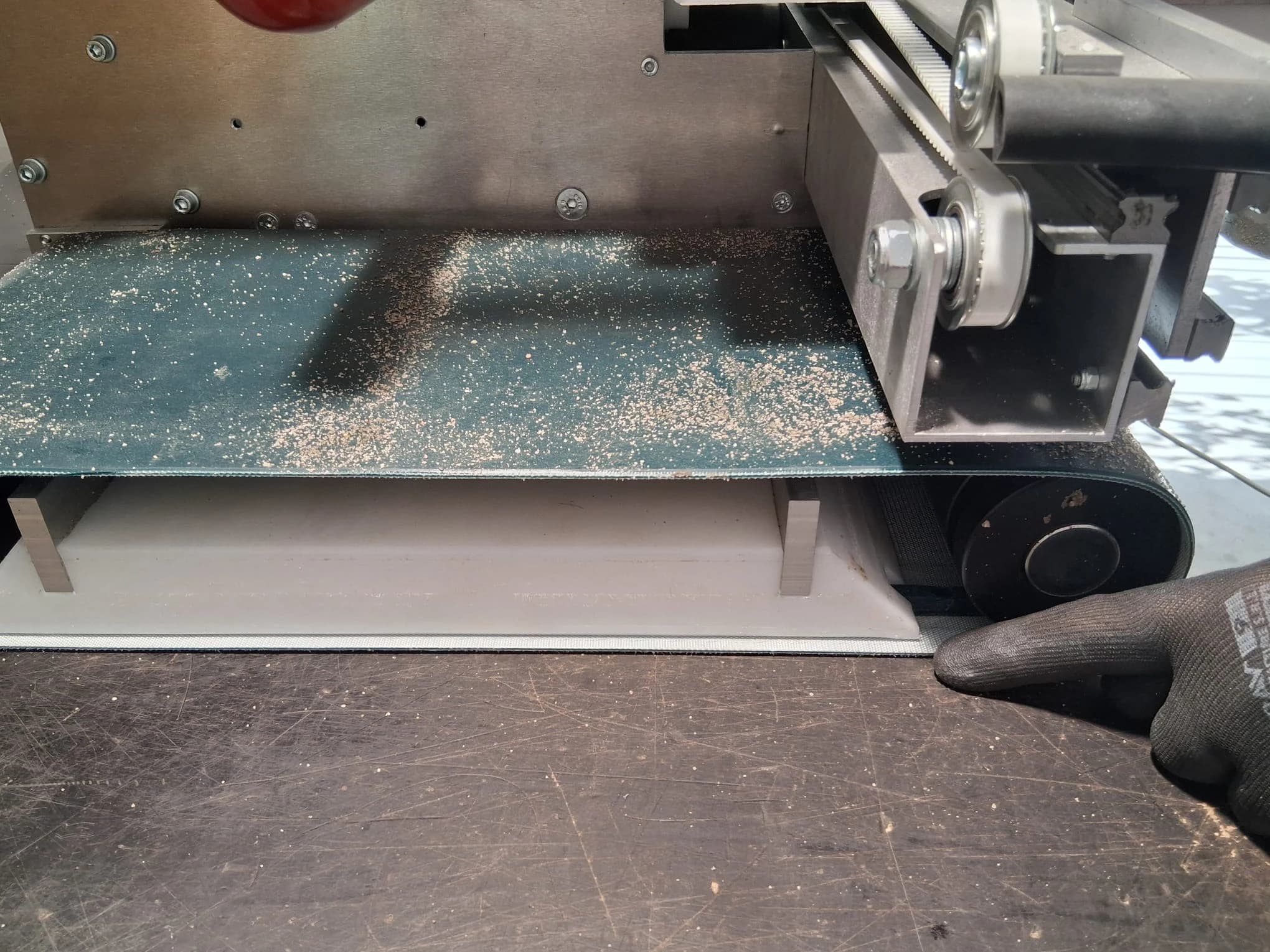

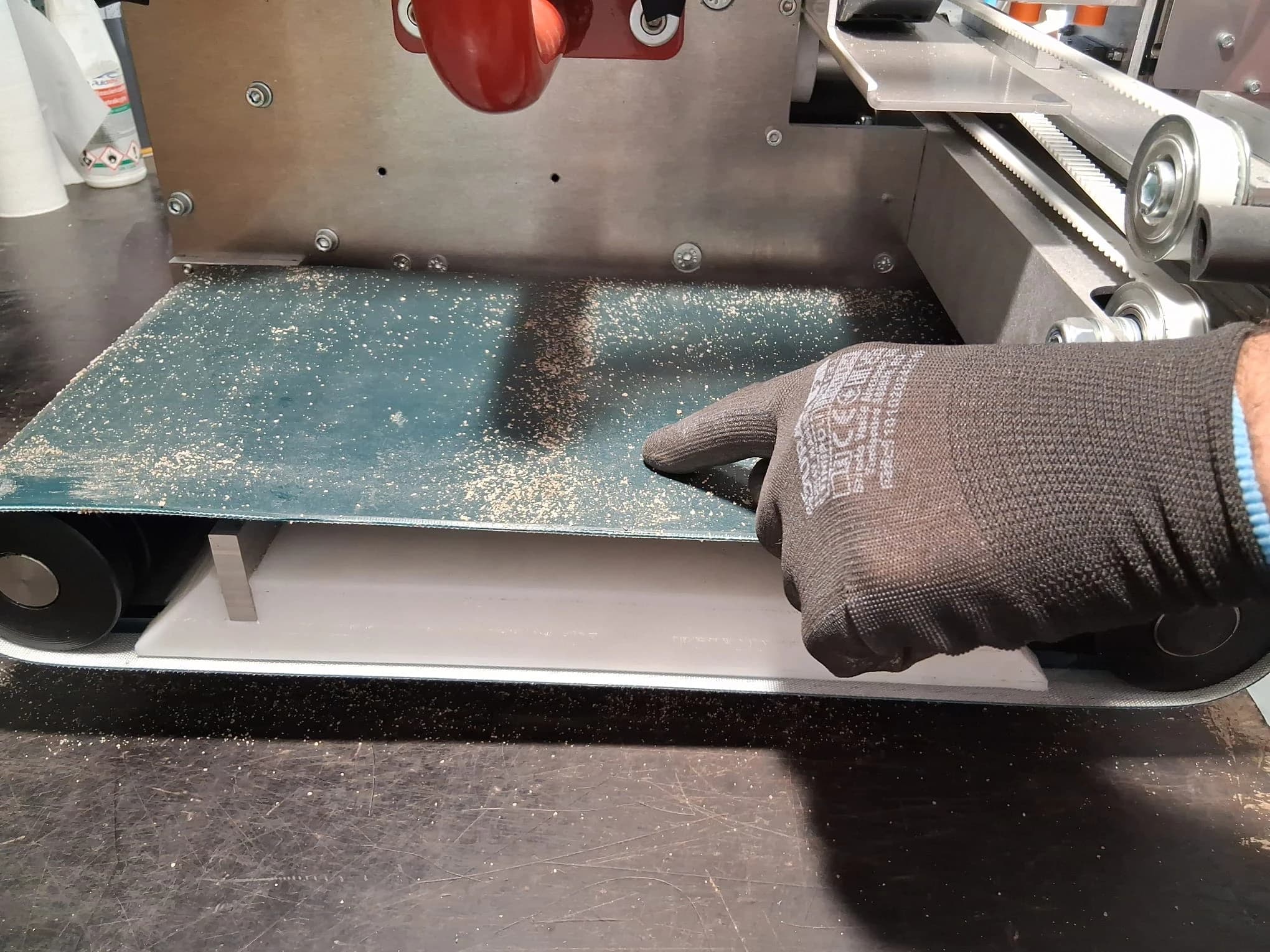

Podczas pracy to pasy napędowe mają największy kontakt z zaprawą, dlatego po zakończeniu pracy należy je dokładnie wyczyścić. Zadbaj również o czystość rolek napędowych, aby zaprawa nie zasychała na elementach układu napędowego.
Dlaczego to ważne
Zaschnięta zaprawa znajdująca się na pasie lub pod nim może zostawiać ubytki w gotowej posadzce. Dbaj o czystość pasów napędowych, aby uniknąć dodatkowych poprawek.
Uwaga
Dopilnuj, aby rolki napędowe były czyste. W każdej rolce znajduje się wyżłobiona prowadnica pasa — jeśli zaschnie w niej zaprawa, pas może zsunąć się z rolki.
Wskazówka operatora

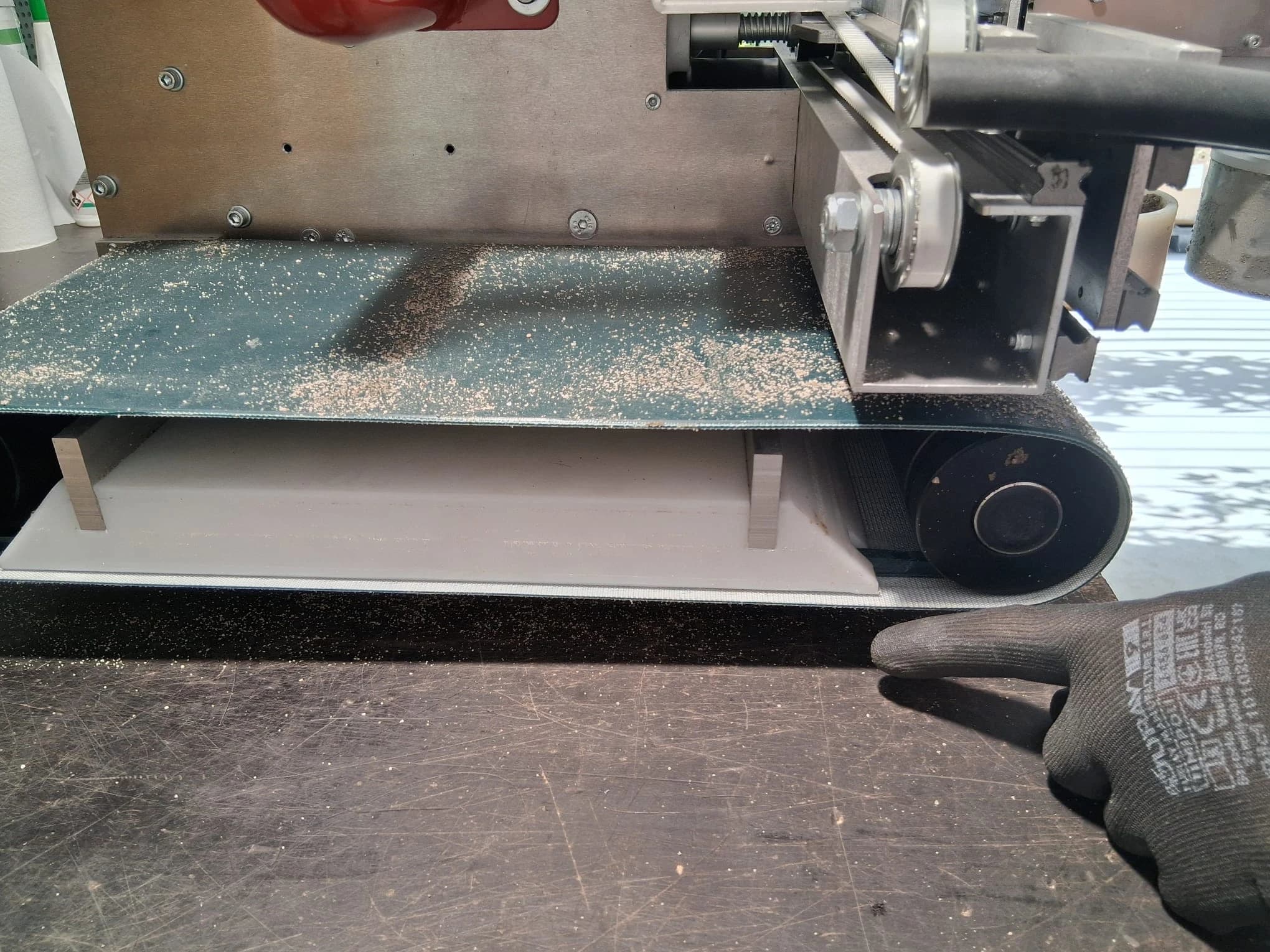

Unieś maszynę, a następnie naciśnij przycisk jazdy do przodu, aby pasy zaczęły się poruszać. Dzięki temu łatwiej oczyścisz całą powierzchnię pasów oraz rolek.
04
Wyczyść i naoliw szyny oraz łożyska
Co robi

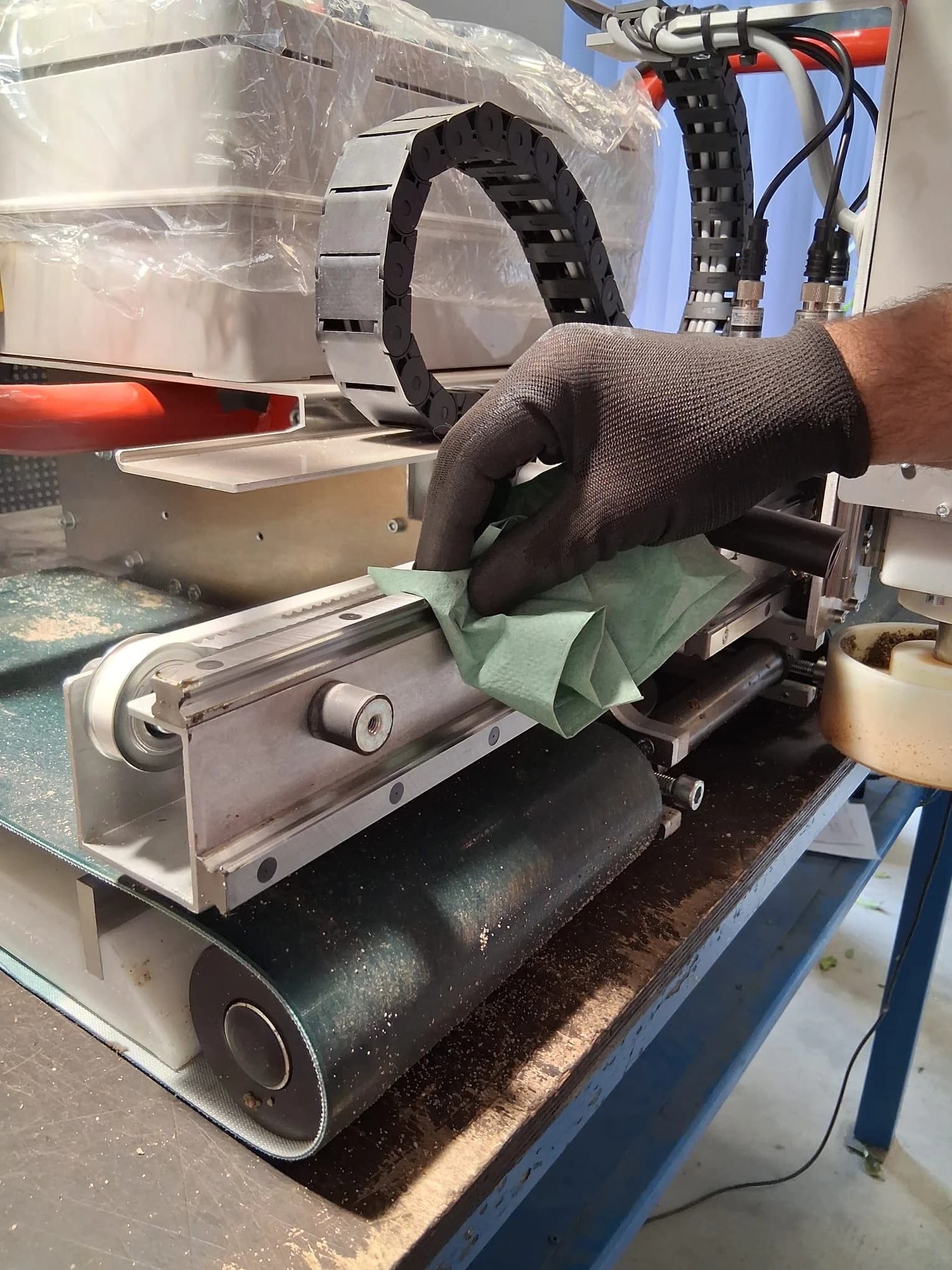

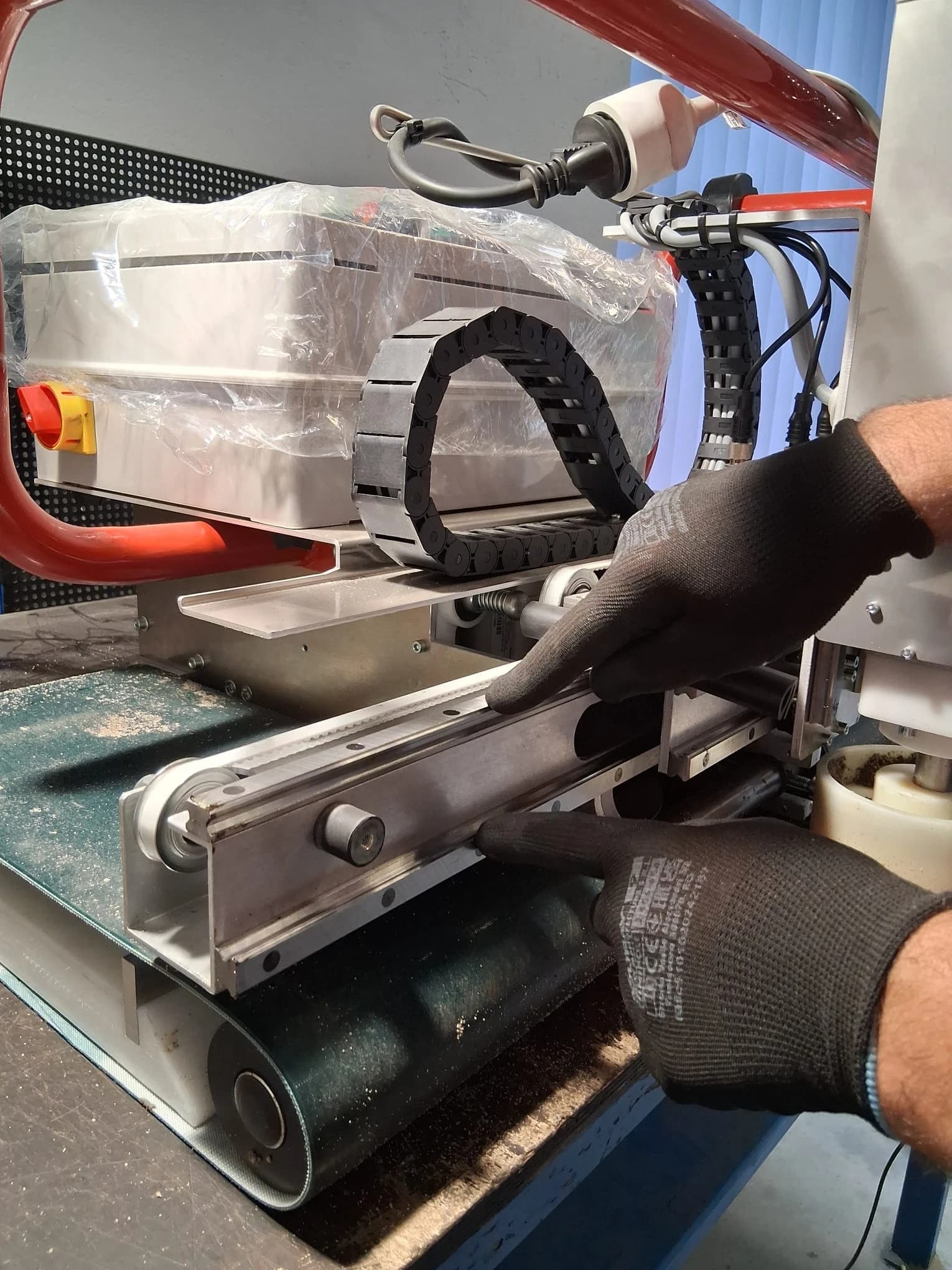

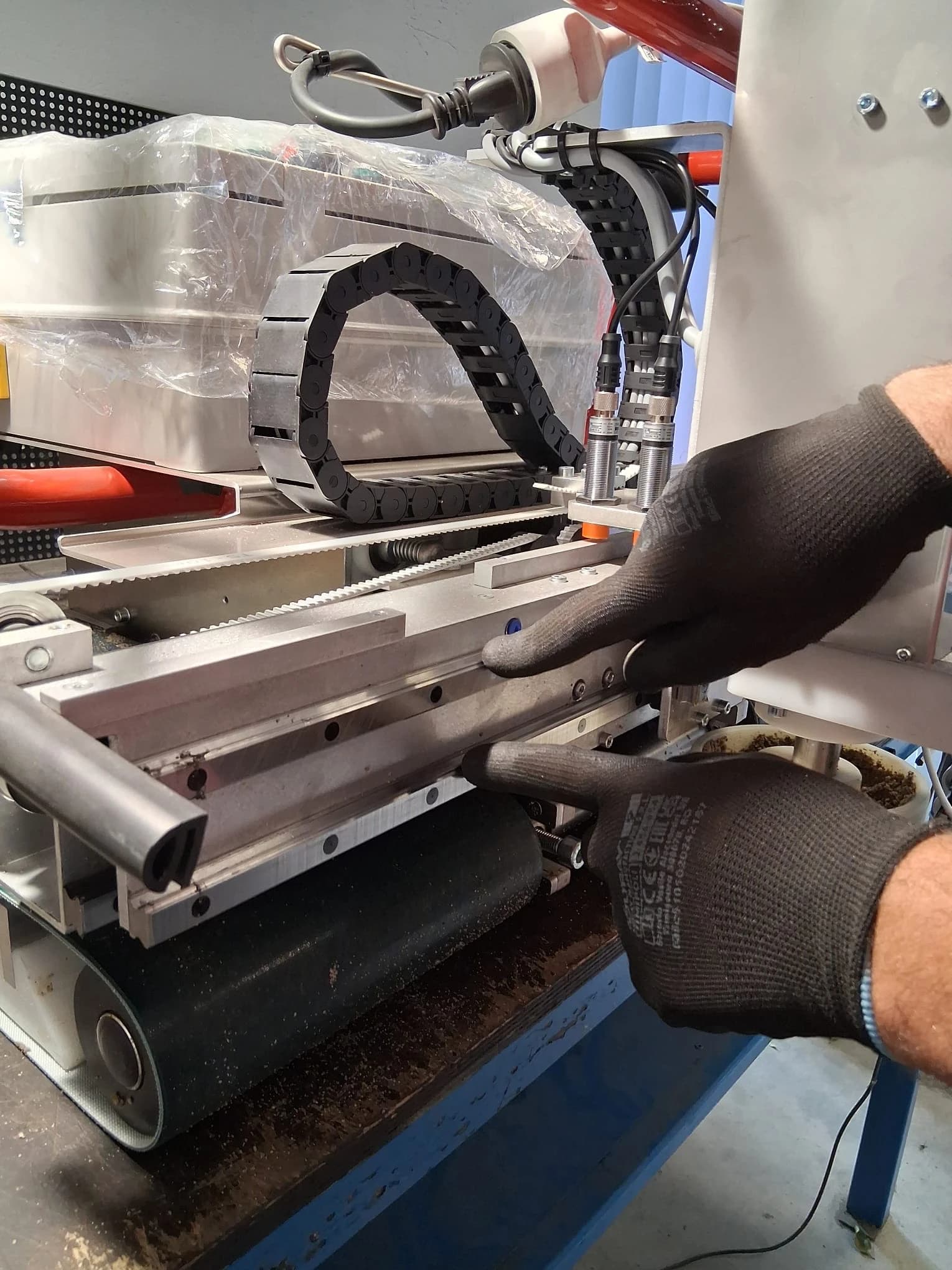

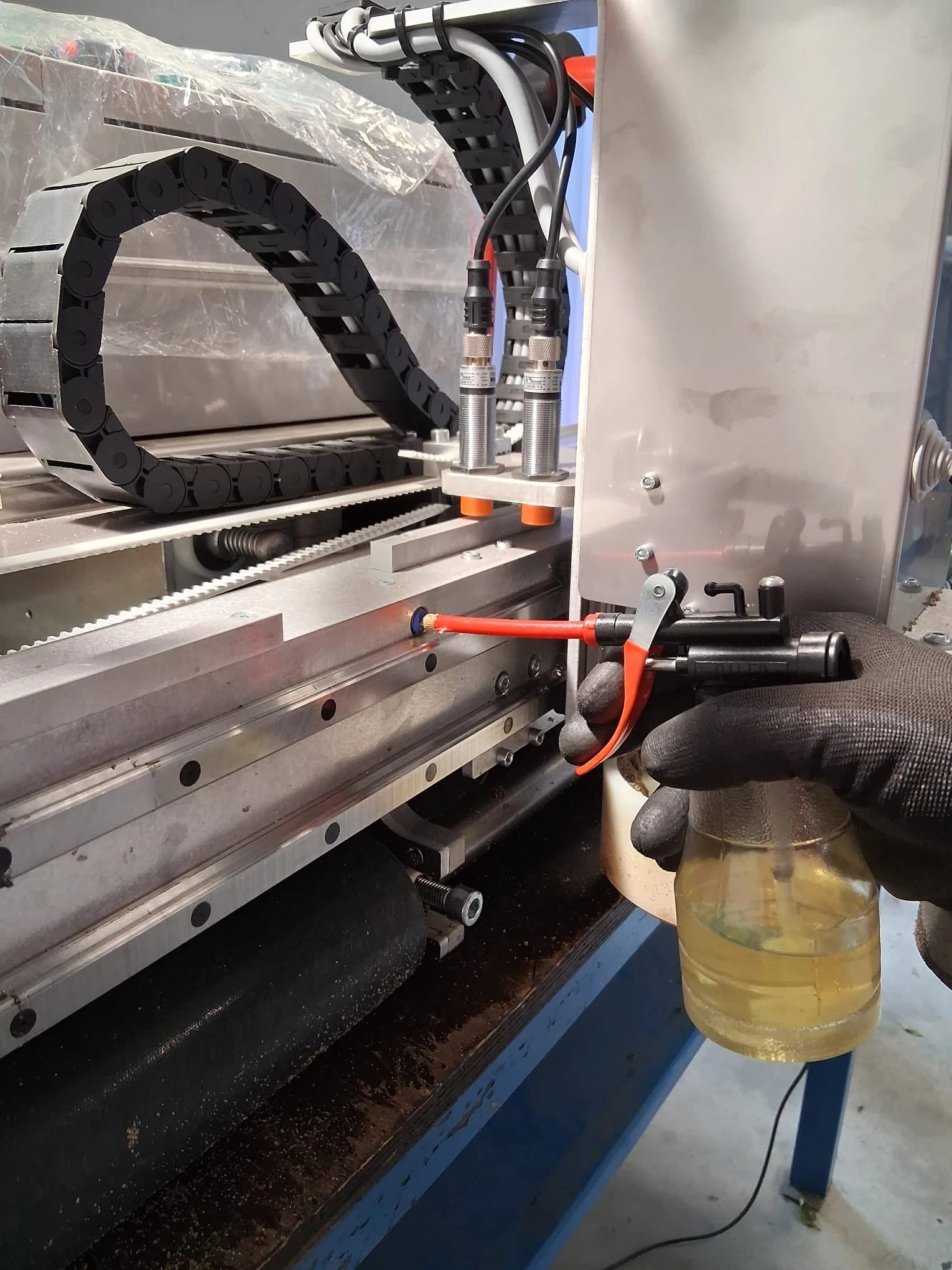

Wyczyść i osusz metalowe prowadnice szyn — najpierw po stronie zewnętrznej, a następnie po stronie wewnętrznej. Następnie naoliw szyny i belkę przez punkty smarowania: dwa porty znajdujące się na belce oraz trzy porty na uchwycie głowicy. Łożyska liniowe nasmaruj smarownikiem z zestawu, używając cienkiego oleju hydraulicznego. Po zakończeniu uruchom ruch głowicy w lewo i w prawo, aby równomiernie rozprowadzić olej po prowadnicach.
Dlaczego to ważne
Czyste, lekko naoliwione szyny i łożyska utrzymują płynny ruch głowicy; nadmiar lub zanieczyszczony olej przyciąga zabrudzenia i blokuje ruch.
Wskazówka operatora
Jeśli maszyna piszczy lub zacina się podczas pracy, możesz chwilowo ją zatrzymać i naoliwić, aby poprawić płynność działania.
Uwaga
Niedostatecznie naoliwiona maszyna szybciej zużywa elementy robocze i może pracować mniej płynnie. Poświęć kilka minut na regularne oliwienie i czyszczenie, aby ograniczyć ryzyko awarii oraz przedłużyć żywotność komponentów.
Inspekcja okresowe
Komponenty mechaniczne:
- Talerze zacierające — sprawdź zużycie, pęknięcia lub uszkodzenia.
- Pasek zębaty T5 — sprawdź napięcie i wyrównanie.
- Pasek napędowy — sprawdź rozciągnięcie.
- Rolki — potwierdź płynny obrót i czyste powierzchnie.
- Pasy transportowe — sprawdź rozciągnięcie.
System elektryczny:
- Panel sterowania — przetestuj każdy przycisk i wskaźnik.
- Detektor laserowy — sprawdź dokładność lasera.
- Czujnik krańcowy — potwierdź prawidłowe działanie.
- Zdalne sterowanie — przetestuj piloty.
- Kable — sprawdź zużycie.
Funkcje bezpieczeństwa:
- Zatrzymanie awaryjne — przetestuj natychmiastowe wyłączenie.
Wskaźniki wymiany komponentów
Wymień natychmiast, gdy:
- Talerze zacierające są znacznie zużyte.
- Paski napędowe pękają lub się rozciągają.
- Łożyska pracują szorstko lub się zacinają.
- Komponenty elektryczne są uszkodzone albo przełącznik bezpieczeństwa zawodzi.
Zaplanuj wymianę wkrótce, gdy:
- Rolki zużywają się nierównomiernie.
- Hałas pracy się zwiększa.
- Wydajność baterii znacząco spada.
Korekty sezonowe
- Chłód: pozwól baterii się ogrzać przed ładowaniem, uważaj na kondensację w elektronice i przechowuj maszynę w miejscu o kontrolowanej temperaturze.
- Upał: zapewnij dobrą wentylację podczas pracy, pilnuj temperatury baterii przy ładowaniu i czyść częściej w warunkach zapylenia.
Rozwiązywanie problemów
| Objaw | Co sprawdzić |
|---|---|
| Nie startuje po czyszczeniu | Diodę zasilania, bezpieczniki, zwolniony przycisk awaryjny i połączenia baterii. |
| Słabszy ruch po smarowaniu | Nadmiar lub zanieczyszczony olej na prowadnicach, lepkość oleju i czujniki położenia głowicy (diody 4 i 5). |
| Pogorszona dokładność poziomu | Czytnik laserowy, laser, talerze zacierające. |
Kiedy skontaktować się z serwisem
Jeśli nie masz pewności, czy maszyna jest w dobrym stanie technicznym, zauważysz nieprawidłowe działanie lub potrzebujesz pomocy, skontaktuj się z naszym serwisem.
- Telefon (PL, ENG): +48 665 065 904
- Telefon (PL): +48 664 183 146
- Telefon (Serwis): +48 728 419 832
- E-mail: contact@clapa.pl
Trzymaj się tej rutyny, aby utrzymać maszynę w dobrym stanie technicznym, ograniczyć zużycie komponentów i zmniejszyć ryzyko przestojów. Regularna konserwacja zawsze kosztuje mniej niż naprawa.
